В наше время огромное количество приборов работает от электричества. Поэтому часто возникает необходимость проведения электричества в квартиру или ремонта электропроводки. Это довольно сложное дело, и лучше всего поручить его профессионалу. Однако, не всегда люди, которые выдают себя за мастеров по электричеству, таковыми на самом деле являются. Поэтому часто приходится делать проводку самому. О большинстве тонкостей этого дела расскажет данная статья. Электропроводка в каждом помещении имеет свои особенности, поэтому не существует абсолютно универсальных способов её сделать. Однако основные моменты проведения электричества в дом похожи между собой.Как сделать электропроводку


Сначала нужно подключить вводной кабель (провод, по которому электричество от линии электропередачи идёт в дом) к распределительному щиту. Щит содержит в себе счётчик электроэнергии, различные устройства защиты, например, автоматические выключатели или стабилизаторы напряжения. На распределительном (электрическом) щите расположен также узел, от которого провода идут ко всем потребителям энергии в доме (приборы освещения, розетки). Причём желательно к розеткам подключать одни провода, а к приборам освещения – другие, т. к. не все лампы рассчитаны на напряжение, которое должно подаваться на розетку. Но большинство современных ламп всё же может работать с таким напряжением, поэтому распределять провода не обязательно. Все потребители следует подключать параллельно, иначе при выходе из строя одного прибора не будут работать все.

Щит может располагаться в нише или висеть на стене. Причём прямо на стену щит вешают только в крайнем случае – когда в доме не предусмотрено специального углубления для него. Оптимальное расположение распределительного щита – в прихожей, на высоте около полутора метров. Если вы установите щит именно так, то у вас всегда будет доступ к приборам щита для их осмотра и ремонта, будет удобно снимать показания счётчика.

Скрытый и открытый монтаж проводки в квартире

Проводка может быть открытая и скрытая. Последняя удобнее, т. к. все провода спрятаны и не портят внешний вид комнат. Именно поэтому она используется в большинстве квартир. И делается она в момент постройки здания – провод укладывают в специальный защитный «рукав» под гипсокартон, а потом поверхность оштукатуривается.


Как сделать электропроводку схема

Если вы купили квартиру в новостройке, и проводки там нет совсем или она открытая, а вы хотите сделать скрытую, то нужно сначала сделать углубления в стене глубиной около 2 сантиметров, уложить в него провод и подключить к потребителю энергии. Однако нельзя укладывать короткие провода по диагонали для того, чтобы не пришлось использовать длинные – это запрещено техникой безопасности! Единственный правильный вариант – вертикальные и горизонтальные провода.

Идеально будет проложить провода в специальных защитных рукавах, как это делается при строительстве большинства домов – но это сильно увеличит стоимость работ. Защитные рукава стоят дорого, но зато позволяют произвести замену провода без нарушения штукатурки. Провод можно просто вытянуть из рукава, починить или заменить, а потом вернуть на место. Кроме того, защитный рукав не даст проводу повредиться раньше времени.

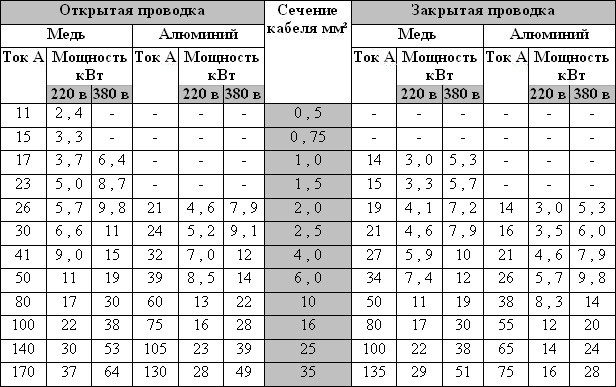

Входной провод должен быть сечением не менее 6 квадратных миллиметров. Обычно он делается медным, но иногда встречаются и алюминиевые. Медные намного лучше, т. к. их сопротивление в полтора раза меньше сопротивления алюминиевых.


Провода, которые подают напряжение на потребители энергии, могут быть тоньше, и тоже будет лучше, если они будут медными. Также желательно, если провод будет одножильным в ПВХ-изоляции – он окислится заметно медленнее, чем в случае с многожильным проводом.

Специальные розеточные коробки должны быть установлены в углубление в стене – они не должны выпирать, иначе это доставит множество хлопот при установке самой розетки. Коробки крепятся с помощью алебастра, который можно найти в строительных магазинах.

Электропроводка в квартире: автоматика для ее защиты

В распределительном щите обязательно должно находиться УЗО – устройство защитного отключения. Она защитит провода от перегрева в случае значительного повышения силы тока. Сейчас в щит устанавливаются несколько УЗО – это повышает стоимость монтажа проводов, но делает электропроводку в доме более надёжной. Также такое решение помогает быстрее и легче устранять возможные неисправности проводов – без отключения электричества во всём доме, достаточно лишь отключить ток на неисправной линии.мощность автоматов для щитка в квартире

Электропроводка для электрооборудования


Каждая комната в квартире должна быть оборудована верхним освещением (таковы санитарные нормы), к которому может присоединяться местное освещение – торшер, настольная лампа и т. д.

Кроме того, в каждой комнате должна быть по крайней мере одна розетка, для компьютера можно или предусмотреть около пяти розеток на стене или сделать всего одну, но в дополнение к ней купить источник бесперебойного питания с несколькими розетками – второй способ дороже, но он поможет не потерять данные на компьютере в случае резкого отключения электричества. А в кухне в наши дни есть множество приборов, которые также требуют электрического питания, поэтому важно предусмотреть для них достаточное количество розеток.как сделать электропроводку в квартире своими руками

Выключатели в любой комнате надо располагать недалеко от двери, на уровне примерно вашего роста, но таким образом, чтобы при открытии двери доступ к выключателю был свободным. Самые качественные выключатели и розетки – на керамической основе с медными контактами. К контактам должен быть присоединён кабель, тоже сделанный из меди, под маркой ВВГнг. Такой кабель имеет специальную изоляцию, которая препятствует его возгоранию. Толщина его около 2,5мм, у него есть три жилы – фаза, ноль и заземление.

Геометрия прокладки проводов в квартире


Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

электропроводка в квартире

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.


Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

Как проложить электропроводку в панельном доме правильно

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под углом в 450.


не всегда – иногда провода проложены вертикально. Это создаёт дополнительные неудобства при изменении положения розетки или выключателя – если нужно перенести их в другое место, нужно проделать небольшое углубление в панели для утопления проводки, и провести её вертикально вниз или вверх от старого места выключателя или розетки.электропроводка в панельном доме электропроводка в панельном доме фото

Именно поэтому при покупке квартиры в панельном доме лучше всего будет потребовать у продавца схему проводов на стенах. Если вы будете хотя бы примерно знать, как идут кабели, риск на них натолкнуться при сверлении стены будет сводится к нулю.

Как проложить электропроводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.


Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Безопасность во время электромонтажных работ

При прокладке кабеля следует соблюдать технику безопасности. Во-первых, ни в коем случае нельзя заниматься прокладкой проводов, если они находятся под напряжением – при любом неосторожном движении человек может получить удар током, который может привести к даже к летальному исходу. Поэтому перед проведением работ просто необходимо обесточить провода, лучше всего будет отсоединить их от распределительного щита. И подключать провода к питанию можно лишь после того, как все работы будут проведены и каждый конец каждого кабеля будет подключен к потребителю энергии. Во-вторых, кабели должны обязательно иметь изоляцию — иначе в том случае, если на проводах остались капельки воды, при подключении их к источнику питания может произойти короткое замыкание.


Электропроводка в квартире своими руками + фото

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

www.allremont59.ru

Необходимость

Кроме провода также стареет изоляция. Она начинает трескаться, а концы проводов постоянно обламываются и подгорают. Вместе с ними выходят из строя розетки с выключателями.

Чтобы поменять схему электроснабжения в квартире, требуются большие затраты, но их можно значительно уменьшить, если работу выполнить своими руками. При этом проводку можно заменить частично, что позволит получить большую экономию средств и труда. Специалисты считают это нерациональным, но по-другому не всегда получается.

Большинство старых панельных зданий имеют свои особенности, которые необходимо учитывать во время работы с электричеством.


ма состоят из железобетонных панелей двух типов: стеновые и перекрытия. Стены имеют много вариантов конфигураций. Они выполнены из блоков, в состав которых входит стальная арматура, залитая бетоном. Почти все стены в панельном доме несущие, за исключением небольшого количества перегородок. Для прокладки проводки это важно, поскольку в нагруженных конструкциях запрещено делать ослабляющие их горизонтальные штробы. В исключительном случае их можно проложить длиной до 2 м на одной плите.

Перегородка обычно выполняется из дерева или гипсовых плит. Ее также не рекомендуется трогать, так как она не проходит по толщине для размещения скрытой проводки.

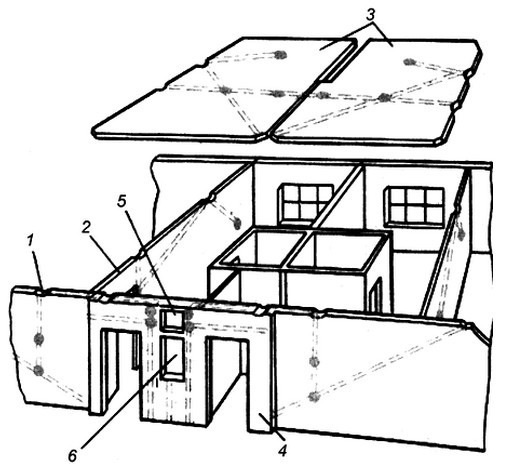

Каналы в панелях для проводки

При изготовлении панелей на заводах в них делались каналы и отверстия для распределительных коробок, чтобы сделать электропроводку быстро. Оставалось только протянуть через них кабели и создать внутреннюю электросеть. Для некоторых домов в стеновых панелях закладывались трубы к розеткам, выключателям и светильникам. Это позволяет сейчас легко заменить провода своими руками.

Места расположения каналов в отдельных домах разные, а схемы у хозяев квартир нет. Найти их трудно, но можно. Они могут располагаться не только в стенах, но и в перекрытиях.

Каналы прокладываются преимущественно горизонтально или вертикально и вдоль них размещаются распределительные коробки, выключатели и розетки. В каждой комнате коробка находится ближе к середине одной из стен. Часто используются швы и трещины между панелями. Подобная технология придерживалась не всегда, так как удобней прокладывать проводку по кратчайшему расстоянию. В прежние времена важно было больше сделать квадратных метров. Этот способ лучше подходит для проводки в бетонной стяжке пола.

Провода раньше были преимущественно алюминиевыми, а предельный срок их эксплуатации составляет 25 лет. Это время во многих домах давно вышло, и поменять проводку в квартире необходимо практически везде, только хозяева из-за больших материальных затрат не всегда могут это сделать и латают изношенную внутреннюю сеть своими руками.

Раньше разводка производилась по двум основным линиям: подвод электричества к розеткам и к потолочным светильникам. Заземление электроприборов во многих случаях не делалось. В настоящее время для определенных групп потребления электроэнергии требуются отдельные кабели с количеством жил не менее трех.

Варианты новой электропроводки

Замена электропроводки бывает частичная и полная. Во втором случае обязательно составляется новая схема прокладки внутренней электрической сети. При этом необходимо восстановить старую, которая обязательно понадобится.

Особенно мощным потребителем является кухня. Если в обычных комнатах одна розетка приходится на 6 м2, то там на эту площадь нужно три штуки. Для электроплиты нужна отдельная розетка с кабелем, сечение которого составляет 4-6 мм2.

Особым помещением является ванная комната, поскольку в ней более высокая влажность. В ней рекомендуется устанавливать розетку через распределительный трансформатор.

Самой простой является открытая электропроводка. Обычно ее размещают в пластиковых коробах или трубах и прокладывают в местах, где меньше всего можно нанести вред интерьеру, например, в прихожей или во вспомогательных помещениях. На рисунке ниже изображена открытая проводка в коробе, подключаемая к квартирному щитку.

Открытая проводка может быть установлена своими руками даже тогда, когда в квартире уже сделан ремонт. Важным ее преимуществом является возможность легкого доступа для работы.

Монтаж щитка

Стоит подумать о монтаже нового щитка. Во многих домах автоматы еще стоят в межэтажном щите. Целесообразно оставить там только главный выключатель и счетчик, а свой щиток разместить в квартире. Скрытая конструкция является наиболее удобной. На рисунке ниже щиток расположен около входной двери и к нему удобно подключать питание внешней сети.

Ее можно легко установить в гипсокартонный короб, если в прихожей для этого нет специальной ниши. Там же удобно будет расположение охранной сигнализации и домофона.

Провода под штукатуркой и стяжкой

Прокладка под штукатурку предусматривает изготовление выемки в стене под коробку для ввода кабеля. Затем его крепят на стенах и наносят сверху слой раствора. Способ позволяет разместить большое количество проводов.

Они необходимы в помещениях для подачи на следующие электроприборы:

  • освещение и розетки;
  • кондиционер;
  • электронная техника;
  • дополнительное электрическое отопление;
  • электроплита, микроволновая печь, посудомоечная и стиральная машины;
  • другие приборы.

Недостатком способа является отсутствие штукатурки в панельном доме или ее нанесение слишком тонким слоем. Поэтому его толщину придется увеличить или отделать стены гипсокартонными листами, которые легко монтируются своими руками. На рисунке ниже изображен способ монтажа проводки в гипсокартонной перегородке. Аналогично провода монтируются между гипсокартоном и стеной.

Проводка на полу и потолке

На полу кабели размещаются в гофрах, а затем заливаются бетонной стяжкой. Здесь допускается прокладка по кратчайшему расстоянию. Сейчас широко применяется электрический теплый пол, подогреваемый через кабели, размещенные в стяжке. На рисунке ниже изображен теплый пол, который заливается бетоном, и на него укладывается сверху керамическая плитка.

Если планируется установка подвесного потолка, все основные кабели можно уложить на нем. Сложность заключается только в том, что придется штробить стены для скрытой проводки к розеткам и выключателям или устанавливать короба.

Прокладка кабеля путем штробления стен в вертикальном направлении перфоратором или штроборезом допускается. Здесь надо учитывать, что конструкция также ослабляется. Провод не допускается располагать глубже 10 мм, так как при этом может нарушиться целостность арматуры. Его крепят в стене с помощью алебастра или дюбель-хомутов, под которые делаются отверстия (см. рисунок ниже).

Удобно применять накладные выключатели и розетки из-за доступности.

Для подрозетников бурятся выемки глубиной 45 мм с помощью специальной коронки диаметром 75-80 мм. Ее хватает на 2-3 розетки.

Лучше высверливать 8-10 небольших отверстий по периметру, а затем выбивать бетон долотом-пикой.

Под проводку удобно использовать место соединения потолочной панели со стеновой, которое обычно заполнено штукатуркой.

Если на потолок не наносится штукатурка, надо использовать по возможности старые каналы и швы в перекрытиях.

Старые каналы освобождаются от мусора, вытягивается старый провод и с помощью стальной проволоки затягивается новый. Плохо, если канал вместе с проводом окажется залитым застывшим раствором. Тогда от его использования придется отказаться и на ходу изменить схему прокладки.

Инструменты и материалы

Замена проводки делается с применением следующих инструментов:

  • молоток с пассатижами;
  • перфоратор;
  • штроборез;
  • стремянка;
  • зубило;
  • бокорезы;
  • набор отверток;
  • индикатор напряжения;
  • удлинитель;
  • паяльник на 60 Вт;
  • рулетка;
  • шпатель.

Список необходимых материалов согласно составленной схеме:

  • провода и кабели;
  • монтажные коробки;
  • розетки и выключатели;
  • дюбель-хомуты на 6 мм;
  • клеммники;
  • изолента;
  • стальная проволока диаметром 1,5 мм.

Сейчас везде производится замена алюминиевого провода на медный . Он имеет лучшие характеристики по сравнению с алюминиевым. Окисления концов можно избежать, если их залудить припоем.

Монтаж

  1. В квартире выбирается место для электрощитка. Его располагают ближе к входной двери. Размеры щитка зависят от количества автоматов, которых примерно должно быть столько же, сколько распределительных коробок в квартире. Для мощных потребителей требуется отдельная защита. Не стоит также забывать про УЗО. У некоторых электроприборов имеется своя защита.
  2. Подготавливается двойная розетка для электроинструмента. Она подключается после счетчика через автомат на 16 А.
  3. Обесточивается все электроснабжение в квартире.
  4. Производится демонтаж всех выключателей, розеток и светильников.
  5. Находятся и открываются распределительные коробки. Разъединяются и вытягиваются провода из алюминия. К ним предварительно крепится стальная проволока, которая остается в каналах для затягивания нового кабеля.
  6. Производится подготовка мест для проводки и новых монтажных коробок.
  7. Мо
  8. нтируется новый кабель одним из способов, описанных выше.
  9. Устанавливаются и укрепляются на шпатлевку монтажные коробки.
  10. Система соединяется в распределительных коробках с помощью клеммников и проверяется на целостность и отсутствие короткого замыкания.Монтируются розетки, выключатели и светильники. Целесообразно после каждого подключения делать проверку тестером или пробником.
  11. Подключается новая проводка и убирается временная розетка.

elquanta.ru

Причины для замены проводки

К замене электрических проводов в квартире панельного дома принято приступать в отдельных случаях:

  • когда старая схема рискует не выдержать напряжения от одновременной работы холодильника и другой бытовой техники с большими затратами электроэнергии;
  • при долгой службе алюминиевых проводов, которые уже успели износиться;
  • в ситуации отсутствия заземляющего провода;
  • когда в квартире собираются сделать перепланировку, отчего требуется переходить на снабжение электрическим током по трёхпроводной или пятипроводной системе;
  • при повреждении изоляционного материала, которому свойственно покрываться трещинками, подгорать и ломаться на концах после длительного срока службы;
  • в ситуации монтажа новых розеток и выключателей, которые тоже могут износиться и почти всегда меняются вместе с проводкой.
Старая электропроводка
С заменой проводки временить нельзя, ведь именно поверждение проводов часто становится причиной пожаров

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

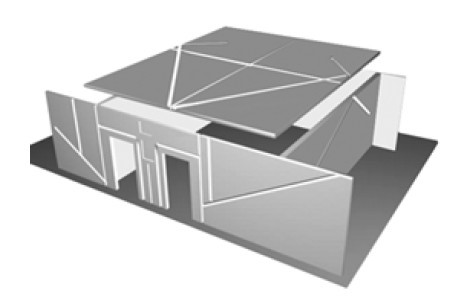

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Популярное место расположения проводки
Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

Правильное место для розеток
Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Необходимые инструменты и материалы

Чтобы проложить новую проводку, потребуются следующие инструменты:

  • перфоратор и болгарка;
  • молоток;
  • плоскогубцы;
  • прибор для проделывания канавок в стене;
  • стремянка;
  • «кусачки» для проводов;
  • отвёртки;
  • удлинитель;
  • шпатель;
  • индикаторная отвёртка или мультиметр;
  • рулетка;
  • паяльник на 60 Вт;
  • долото.
Материалы для монтажа новой проводки
Гофрошланги и подрозетники пригодятся в любом случае

При демонтаже старой и прокладке новой проводки возникнет необходимость в определённых материалах:

  • розетках и выключателях;
  • дюбель-хомутах на 6 мм;
  • электроизоляционной ленте;
  • проволоке из стали диаметром 1, 5 мм;
  • монтажные коробки с выступами снаружи;
  • алебастре;
  • вводный щит, размер которого позволит вместить 4 автомата, 4 УЗО, 4 клеммных колодки и концы электрических проводов.

В квартире панельного дома лучше всего прокладывать медные провода. Алюминиевые изделия уступают им по качеству. Концы проводов желательно обработать паяльником и тем самым уберечь от реакции окисления.

При монтаже новой проводки понадобится 3–4 секции клеммных колодок, которые соединяют провода так же, как и вводный щиток. В процессе укладки проводки можно использовать клеммники из любого материала, но самый плохой вариант — это электроустановочные изделия из полиэтилена. Желательно, чтобы в клеммных колодках были проделаны прямоугольные отверстия, позволяющие зажимать провода не винтом, а специальной пластинкой.

Клеммные колодки
Нужны, чтобы зажимать провода

Чтобы выполнить монтаж проводов, следует приобрести новый гофр. Старые трубы, которые наверняка сплюснуты, рекомендуется утилизировать, так как в них вряд ли вместится кабель с двойной изоляцией. Под кабели лучше взять новые металлические гофрошланги, а не поливинилхлоридные, выделяющие яды в случае аварии.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

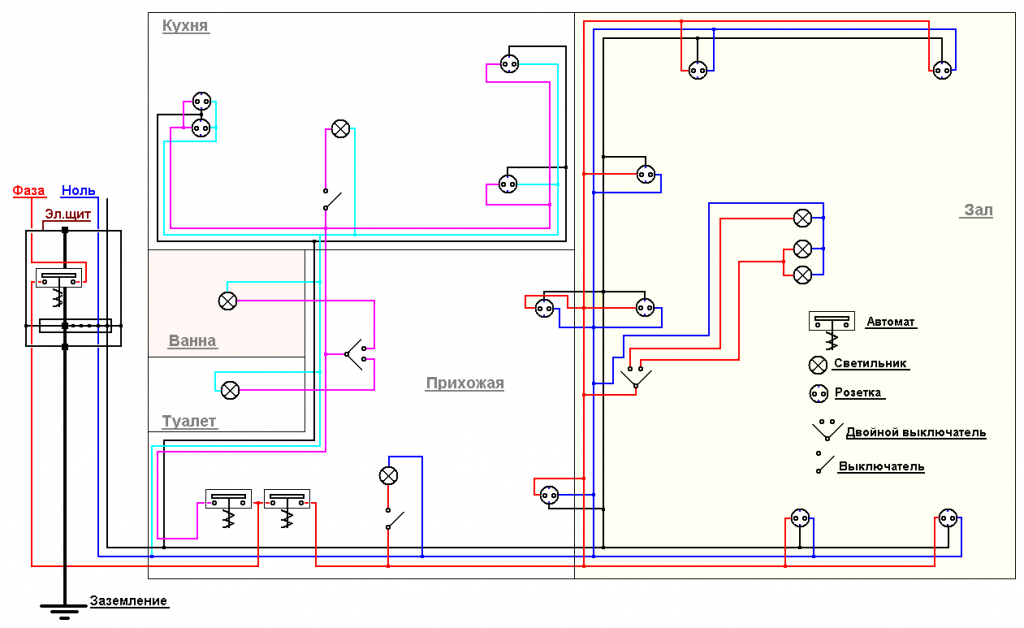

Пример схемы прокладки электросети
В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м2 монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

Открытая проводка
В этом случае провода скрывают пластмассовыми крышками

Видео «замена электропроводки в панельном доме»

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Укладка проводов под штукатурку
Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Тёплый пол
Такой способ укладки проводов принесёт двойную пользу

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

Штробы в потолке
Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

Пошаговая инструкция по укладке проводки в квартире

До демонтажа старой проводки нужно позаботиться об обеспечении электрическим током перфоратора. Речь идёт о прикреплении тройной розетки и автомата на 16 A с отрезком кабеля 4 мм2 к плотной дощечке. Кроме этого, необходимо приготовить для работы удлинитель, который сможет дотянуться до любого участка в комнате.

Последовательность работ

Чтобы в квартире появилась новая электропроводка, придётся поочерёдно выполнить следующие задачи:

  1. обесточить дом и вынести из помещения мебель;
  2. убрать старые провода;
  3. создать канавки и закрепить в них провода;
  4. монтировать распределяющие коробки;
  5. подвести провода к электрическому щиту и приборам освещения;
  6. протестировать работу электросети.

С первым этапом работ проблем обычно не возникает. Отсутствие в квартире электричества обязательно проверяют мультиметром. Розетки и выключатели на время снимают. А второй этап, то есть демонтаж старого кабеля, подразумевает изъятие проводов из распределяющей коробки.

Удаление проводки
При демонтаже провода убирают скобки-держатели

Штробление и выемка

Штробы, независимо от того, какие они — вертикальные или горизонтальные, должны быть ровными. Искривлённые канавки — это частая причина аварийности стен и потолка. Каналы, сделанные в вертикальном направлении, следует вести, отступив от потолка 50 см. Поэтому в этом деле не обойтись без стремянки с боковыми упорами.

Штробление
Границы каналом прочерчены карандашом

Пределы для каналов сначала обозначают посредством болгарки, диск которой погружают на глубину, равную диаметру гофра, и на ширину долота перфоратора. После этого, используя долото, проделывают штробу. В углах режущей машинкой создают косой срез и выбивают отверстие. Это поможет сделать изгиб гофра плавным.

Лунки, куда будут вставлены подрозетники, в бетоне пробивают долотом, а в кирпичной кладке — коронкой. А выемка под вводный щит создаётся исключительно долотом. Кстати, под выключатели не следует делать двойной канал. Разумнее приобрести гофр и поместить в него несколько кабелей.

Сразу после выше описанной работы следует заняться монтажом распределяющих коробок. Для их фиксации на месте обычно применяет цементный раствор. При этом кабель полагается прокладывать от щита к рапредкоробкам.

Крепление проводки и подрозетников
Специальный раствор острожно наносится вокруг подрозетников

Видео «Как штробить стены под проводку»

Прокладка проводки в канале

Перед монтажом новых электрических проводов отмеряют необходимые отрезки кабеля и гофра. Внутрь гофра провода удобнее затягивать на полу. После выполнения этой задачи в лунки на алебастровой подушке вставляют подрозетники, а в сделанные штробы — гофр с кабелем. При этом края проводов направляют к подрозетникам, которые замазывают алебастром до поверхности стены. На канавки с гофром строительную смесь наносят через каждые 50 см.

Прокладка проводки в гофре
Укладка гофр поверх отделочного материала — тоже удачный вариант

В случае необходимости монтажа однополюсных выключателей концы нулевого (синего) провода тут же скручивают, обрабатывают паяльником и в 3 пласта заклеивают изоляционной лентой так, чтобы первый слой заходил на 20 мм провода. Обматывая кабель изолентой, один пласт перекрывают другим на 50 %.

Разводка проводки по устройствам и для освещения

Укладка проводов заканчивается заведением концов гофров в вводный щит и их смазкой проводящей пастой. Края профилей схватывают жестяным хомутом на винте, соединяемом с помощью обрезка провода PE с заземлительной клеммой вводного щита.

При заведении в электрический щиток провода разделяют на отдельные линии, для которых требуются свои выключатели. Игнорировать это правило нельзя, поскольку это чревато тем, что провода не справятся с передачей тока к бытовой технике, потребляющей много электроэнергии.

Монтаж щитка
Работа проводится при отключении электричества

Электрический щиток прикладывают к месту крепления на стене, чтобы разметить и просверлить отверстия для дюбелей. Затем, полностью обесточив квартиру, в ещё не закреплённый щиток вводят провода. После этого ВЩ водружают на место, фиксируя дюбелями.

Удостоверившись в исправности электрической сети, приступают к замазыванию штроб строительной смесью, установке розеток, выключателей и осветительных приборов. Перед оштукатуриванием каналов советуют набивать в подрозетники поролон или обычную бумагу, а вводный щиток и счётчик полиэтиленовой плёнкой.

Замазка проводов штукатуркой
Чтобы не было бугров, засохшую штукатурку выравнивают наждачной бумагой

В результате штукатурно-малярных работ и наклеивания на стены обоев подрозетники и вводный щит окажутся невидимыми. Их нужно просто нащупать руками и открыть, вырезав по контуру обои. Подрозетники следует очистить от попавшего в них песка и закрыть розетками. Кроме этого, на этом этапе работ монтируют выключатели и светильники.

tehznatok.com



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
