Что такое гидравлический расчет и зачем он нужен?

Гидравлический расчет (далее ГР) — это математический алгоритм, в результате выполнения которого мы получим необходимый диаметр труб в данной системе (имеется ввиду внутренний диаметр). Кроме того, будет понятно какой нам необходимо использовать циркуляционный насос — определяется напор и расход насоса. Все это даст возможность сделать систему отопления экономически оптимальной. Производится он на основании законов гидравлики — специального раздела физики, посвященного движению и равновесию в жидкостях.

Теория гидравлического расчета системы отопления.

Методы гидравлического расчета системы отопления.

Теоретически ГР отопления основан на следующем уравнении:

ΔP = R•l + z

Данное равенство справедливо для конкретного участка. Расшифровывается это уравнение следующим образом:


  • ΔP — линейные потери давления.
  • R — удельные потери давления в трубе.
  • l — длина труб.
  • z — потери давления в отводах, запорной арматуре.

Из формулы видно, что потери давления тем больше, чем она длиннее и чем больше в ней отводов или других элементов, уменьшающих проход или меняющих направление потока жидкости. Давайте выведем чему равны R и z. Для этого рассмотрим еще одно уравнение, показывающее потери давления от трения об стенки труб:

ΔPтрение = (λ/d)*(v²ρ/2)

Это уравнение Дарси — Вейсбаха. Давайте расшифруем его:

  • λ — коэффициент, зависящий от характера движения трубы.
  • d — внутренний диаметр трубы.
  • v — скорость движения жидкости.
  • ρ — плотность жидкости.

Из этого уравнения устанавливается важная зависимость — потери давления на трение тем меньше, чем больше внутренний диаметр труб и меньше скорость движения жидкости. Причем, зависимость от скорости здесь квадратичная. Потери в отводах, тройниках и запорной арматуре определяются по другой формуле:

ΔPарматура = ξ*(v²ρ/2)

Здесь:

  • ξ — коэффициент местного сопротивления (далее КМС).
  • v — скорость движения жидкости.
  • ρ — плотность жидкости.

Из данного уравнения также видно, что падение давления возрастает с увеличением скорости жидкости. Также, стоит сказать, что в случае применения низкозамерзающего теплоносителя также будет играть важную роль его плотность — чем она выше тем тяжелее циркуляционному насосу. Поэтому при переходе на «незамерзайку» возможно придется заменить циркуляционный насос.

Из всего вышеизложенного выведем следующее равенство:

ΔP =ΔPтрение +ΔPарматура=((λ/d)(v²ρ/2)) + (ξ(v²ρ/2)) = ((λ/α)l(v²ρ/2)) + (ξ*(v²ρ/2)) =  R•l + z;

Отсюда получаем следующие равенства для R и z:

R = (λ/α)*(v²ρ/2) Па/м;

z = ξ*(v²ρ/2) Па;

Теперь давайте разберемся в том, как используя эти формулы рассчитать гидравлическое сопротивление.

Как на практике считают гидравлическое сопротивление системы отопления.

Часто инженерам приходится рассчитывать системы отопления на больших объектах. В них большое количество приборов отопления и много сотен метров труб, но считать все равно нужно. Ведь без ГР не получится правильно подобрать циркуляционный насос. К тому же ГР позволяет установить еще до монтажа будет ли работать все это.

Для упрощения жизни проектировщикам разработаны различные численные и программные методы определения гидравлического сопротивления. Начнем от ручного к автоматическому.


Приближенные формулы расчета гидравлического сопротивления.

Для определения удельных потерь на трение в трубопроводе используется следующая приближенная формула:

R = 5104 v1.9 /d1,32   Па/м;

Здесь сохраняется практически квадратичная зависимость от скорости движения жидкости в трубопроводе. Данная формула справедлива для скоростей 0,1-1,25 м/с.

Если у вас известен расход теплоносителя, то есть приближенная формула для определения внутреннего диаметра труб:

d = 0.75√G  мм;

Получив результат необходимо воспользоваться следующей таблицей для получения диаметра условного прохода:

Методы гидравлического расчета системы отопления.

Наиболее трудоемким будет расчет местных сопротивлений в фитингах, запорной арматуре и приборах отопления. Ранее я упоминал коэффициенты местного сопротивления ξ, их выбор делается по справочным таблицам. Если с углами и запорной арматурой все ясно, то вот выбор КМС для тройников превращается в целое приключение. Чтобы стало понятно о чем я говорю, посмотрим на следующую картинку:


Методы гидравлического расчета системы отопления.

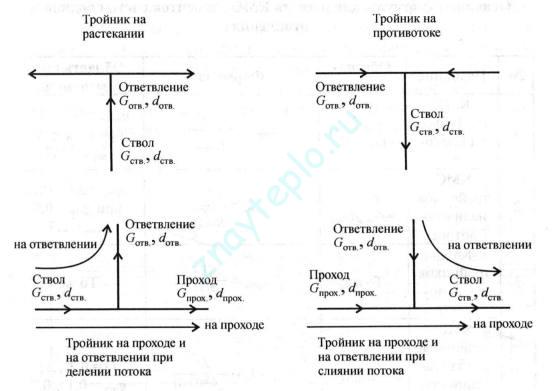

По картинке видно, что у нас имеется целых 4 вида тройников, для каждого из которых будут свои КМС местного сопротивления. Трудность тут будет состоять в правильном выборе направления тока теплоносителя. Для тех кому очень нужно, приведу здесь таблицу с формулами из книги О.Д. Самарина «Гидравлические расчеты инженерных систем»:

Методы гидравлического расчета системы отопления.

Эти формулы можно перенести в MathCAD или любую другую программу и рассчитать КМС с погрешностью до 10 %. Формулы применимы для скоростей движения теплоносителя от 0,1 до 1,25 м/с и для труб с диаметром условного прохода до 50 мм. Такие формулы вполне подойдут для отопления коттеджей и частных домов. Теперь рассмотрим некоторые программные решения.

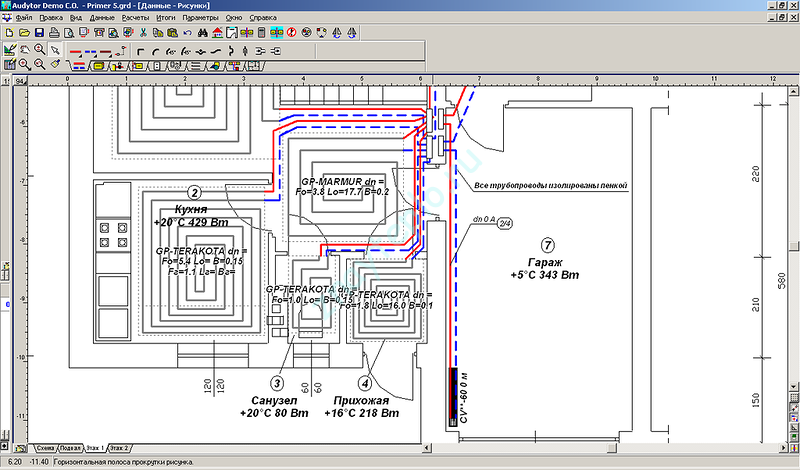

Программы для расчета гидравлического сопротивления в системах отопления.


Методы гидравлического расчета системы отопления.

Сейчас в интернете можно найти много различных программ для расчета отопления платных и бесплатных. Понятное дело, что платные программы обладают более мощным функционалом, чем бесплатные и позволяют решать более широкий круг задач. Такие программы имеет смыл приобретать профессиональным инженерам-проектировщикам. Обывателю, который хочет самостоятельно посчитать систему отопления в своем доме будет вполне достаточно бесплатных программ. Ниже приведу список наиболее распространенных программных продуктов:

  • Valtec.PRG — бесплатная программа для расчета отопления и водоснабжения. Есть возможности расчета теплых полов и даже теплых стен
  • HERZ — целое семейство программ. С их помощью можно рассчитывать как однотрубные так и двухтрубные системы отопления. Программа имеет удобное графическое представление и возможность разбивки на поэтажные схемы. Имеется возможность расчета тепловых потерь

  • Поток — отечественная разработка, представляющая из себя комплексную САПР, которая может проектировать инженерные сети любой сложности. В отличии от предыдущих, Поток — платная программа. Поэтому простой обыватель вряд ли станет ей пользоваться. Она предназначена для профессионалов.

Есть еще несколько других решений. В основном от производителей труб и фитингов. Производители затачивают программы для расчета под свои материалы и тем самым в какой-то степени вынуждают покупать их материалы. Это такой маркетинговый ход и в нем нет ничего плохого.

 Итоги статьи.

Расчет гидравлического сопротивления системы отопления дело прямо-таки не самое простое и требующее опыта. Ошибки здесь могут стоить очень дорого. Отдельные ветки и стояки могут не работать. По ним просто не будет циркуляции. По этой причине лучше чтобы этим занимались люди с образованием и опытом таких работ. Сами монтажники практически никогда не занимаются расчетами. Они везде стремятся делать одни и те же решения, которые работали у них ранее. Но то, что работало у другого человека не обязательно будет работать у вас. По этому настоятельно рекомендую обратиться к инженеру и сделать полноценный проект. На этом пока все, жду ваших вопросов в комментариях.





znayteplo.ru

Специфика гидравлического расчета


Любой выполняемый гидравлический расчет представляет собой определение параметров будущего газопровода. Эта процедура является обязательным, а также одним из важнейших этапов подготовки к строительству. От правильности исчисления зависит, будет ли газопровод функционировать в оптимальном режиме.

При осуществлении каждого гидравлического расчета производится определение:

  • необходимого диаметра труб, которые обеспечат эффективную и стабильную транспортировку нужного количества газа;
  • будут ли приемлемыми потери давления при перемещении требуемого объема голубого топлива в трубах заданного диаметра.

Потери давления происходят из-за того, что в любом газопроводе существует гидравлическое сопротивление. При неправильном расчете оно может привести к тому, что потребителям не будет хватать газа для нормальной работы на всех режимах или в моменты максимального его потребления.

Такая операция представляет собой стандартизированную государством процедуру, которая выполняется согласно формулам, требованиям, изложенным в СП 42-101–2003.

Исчисления обязан проводить застройщик. За основу принимаются данные технических условий трубопровода, которые можно получить в своем горгазе.

Газопроводы, требующие выполнения расчетов

Государство требует, чтобы гидравлические вычисления выполнялись для всех типов трубопроводов, относящихся к системе газоснабжения. Так как процессы, происходящие при перемещении газа, всегда одинаковые.

К указанным газопроводам относятся следующие виды:

  • низкого давления;
  • среднего, высокого давления.

Первые предназначенны для транспортировки топлива к жилым объектам, всевозможным общественным зданиям, бытовым предприятиям. Причем в частных, многоквартирных домах, коттеджах давление газа не должно превышать 3 кПа, на бытовых предприятиях (непроизводственных) этот показатель выше и достигает 5 кПа.

Второй тип трубопроводов предназначен для питания сетей, причем всевозможных, низкого, среднего давления через газорегуляторные пункты, а также осуществляющих подвод газа к отдельным потребителям.

Это могут быть промышленные, сельскохозяйственные, различные коммунальные предприятия и даже отдельно стоящие, или пристроенные к промышленным, здания. Но в двух последних случаях будут существенные ограничения по давлению.

Перечисленные выше виды газопроводов специалисты условно делят на такие категории:

  • внутридомовые, внутрицеховые, то есть транспортирующие голубое топливо внутри какого-либо здания и доставляющие его к отдельным агрегатам, приборам;
  • абонентские ответвления, использующиеся для поставки газа от какой-то распределительной сети ко всем имеющимся потребителям;
  • распределительные, использующиеся для снабжения газом определенных территорий, например, городов, их отдельных районов, промпредприятий. Их конфигурация бывает различной и зависит от особенностей планировки. Давление внутри сети может быть любым предусмотренным — низким, средним, высоким.

Кроме того, гидравлический расчет выполняется для газовых сетей с разным количеством ступеней давления, разновидностей которых много.

Так, для удовлетворения потребностей могут использоваться двухступенчатые сети, работающие с газом, транспортируемым при низком, высоком давлении или низком, среднем. А также нашли применение трехступенчатые и различные многоступенчатые сети. То есть все зависит только от наличия потребителей.

Несмотря на большое разнообразие вариантов газопроводов гидравлический расчет в любом из случаев схож. Так как для изготовления используются элементы конструкции со схожих материалов, а внутри труб происходят одинаковые процессы.

Гидравлическое сопротивление и его роль

Как указывалось выше, основанием для проведения расчета является наличие в каждом газопроводе гидравлического сопротивления.

Оно действует на всю конструкцию трубопровода, а также на отдельные ее части, узлы — тройники, места существенного уменьшения диаметра труб, запорную арматуру, различные клапаны. Это приводит к потере давления транспортируемым газом.

Гидравлическое сопротивление всегда представляет из себя сумму:

  • линейного сопротивления, то есть действующего по всей длине конструкции;
  • местных сопротивлений, действующих у каждой составляющей части конструкции, где происходит изменение скорости транспортировки газа.

Перечисленные параметры постоянно и существенно влияют на рабочие характеристики каждого газопровода. Поэтому в результате неправильного расчета будут иметь место дополнительные и внушительные финансовые потери по причине того, что проект придется переделывать.

Правила выполнения расчета

Выше указывалось, что процедуру любого гидравлического расчета регламентирует профильный Свод правил с номером 42-101–2003.

Документ свидетельствует, что основным способом выполнения исчисления является использование для этой цели компьютера со специальными программами, позволяющими рассчитать планируемую потерю давления между участками будущего газопровода или нужный диаметр труб.

Если нет таких программ или человек считает, что их использование нецелесообразно, то можно применять другие, разрешенные Сводом правил, методы. К которым относятся:

  • расчет по приведенным в СП формулам — это самый сложный способ расчета;
  • расчет по, так называемым, номограммам — это более простой вариант, чем использование формул, ведь какие-либо исчисления производить не придется, потому что необходимые данные указаны в специальной таблице и приведены в Своде правил, и их просто нужно подобрать.

Любой из методов расчета приводит к одинаковым результатам. А поэтому вновь построенный газопровод будет способен обеспечить своевременную, бесперебойную подачу планируемого количества топлива даже в часы его максимального использования.

Вариант вычислений с помощью ПК

Выполнение исчисления с использованием компьютера является наименее трудоемким — все, что требуется от человека, это вставить в соответствующие графы нужные данные.

Поэтому гидравлический расчет делается за несколько минут, причем для этой операции не потребуется большого запаса знаний, который необходим при использовании формул.

Для его правильного выполнения необходимо взять из технических условий следующие данные:

  • плотность газа;
  • коэффициент кинетической вязкости;
  • температуру газа в своем регионе.

Необходимые техусловия получают в горгазе населенного пункта, в котором будет строиться газопровод. Собственно, с получения этого документа и начинается проектирование любого трубопровода, ведь там содержатся все основные требования к его конструкции.

Далее застройщику необходимо узнать расход газа для каждого прибора, который планируется подключить к газопроводу. К примеру, если топливо будет транспортироваться в частный дом, то там чаще всего используются плиты для приготовления пищи, всевозможные отопительные котлы, а в их паспортах всегда стоят нужные цифры.

Кроме того, потребуется знать количество конфорок у каждой плиты, которая будет подключена к трубе.

На следующем этапе сбора необходимых данных отбирается информация о падении давления в местах установки какого-либо оборудования — это может быть счетчик, клапан отсекатель, термозапорный клапан, фильтр, прочие элементы.

В этом случае нужные цифры найти просто — они содержатся в специальной таблице, приложенной к паспорту каждого изделия. Проектировщику следует обратить внимание на то, что должно указываться падение давления при максимальном потреблении газа.

На следующем этапе рекомендуется узнать, каково будет давление голубого топлива в точке врезки. Такие сведения могут содержать технические условия своего горгаза, ранее составленная схема будущего газопровода.

Если сеть будет состоять из нескольких участков, то их необходимо пронумеровать и указать фактическую длину. Кроме того, для каждого следует прописать все изменяемые показатели отдельно — это общий расход любого прибора, который будет использоваться, падение давления, другие значения.

В обязательном порядке понадобится коэффициент одновременности. Он учитывает возможность совместной работы всех потребителей газа, подключенных к сети. Например, всего отопительного оборудования, расположенного в многоквартирном или же частном доме.

Такие данные используются программой, выполняющей гидравлический расчет, для определения максимальной нагрузки на каком-либо участке или во всем газопроводе.

Для каждой отдельной квартиры или дома указанный коэффициент рассчитывать не нужно, так как его значения известны и указаны в приложенной ниже таблице:

Если на каком-то объекте планируется использовать более двух обогревательных котлов, печей, емкостных водонагревателей, то показатель одновременности всегда будет равняться 0,85. Что и нужно будет указать в соответствующей графе, используемой для расчета, программы.

Далее следует указать диаметр труб, а еще понадобятся коэффициенты их шероховатости, которые будут использоваться при строительстве трубопровода. Эти значения стандартные и их легко можно найти в Своде правил.

Влияние материала труб на расчет

Для строительства газопроводов можно использовать трубы, изготовленные только из определенных материалов: стали, полиэтилена. В некоторых случаях применяются изделия из меди. Скоро будут массово использоваться металлопластиковые конструкции.

Сегодня нужные сведения можно получить только для стальных и полиэтиленовых труб. В результате проектирование и гидравлический расчет можно выполнять только с учетом их характеристик, чего требует профильный Свод правил. А также в документе указаны необходимые для исчисления данные.

Коэффициент шероховатости всегда приравнивается к следующим значениям:

  • для всех полиэтиленовых труб, причем независимо новые они или нет, — 0,007 см;
  • для уже использовавшихся стальных изделий — 0,1 см;
  • для новых стальных конструкций — 0,01 см.

Для каких-либо других видов труб этот показатель в Своде правил не указывается. Поэтому их использовать для строительства нового газопровода не стоит, так как специалисты горгаза могут потребовать внести коррективы. А это опять же дополнительные расходы.

Расчет расхода на ограниченном участке

Если газопровод состоит из отдельных участков, то расчет суммарного расхода на каждом из них придется выполнять отдельно. Но это несложно, так как для вычислений потребуются уже известные цифры.

Определение данных с помощью программы

Зная изначальные показатели, имея доступ к таблице одновременности и к техническим паспортам плит и котлов, можно приступать к расчету. Для этого выполняются следующие действия (пример приведен для внутридомового газопровода именно низкого давления):

  1. Количество котлов умножается на производительность каждого из них.
  2. Полученное значение умножается на уточненный с помощью специальной таблицы коэффициент одновременности для этого вида потребителей.
  3. Количество плит, предназначенных для приготовления пищи, умножается на производительность каждой из них.
  4. Полученное после предыдущей операции значение умножается на коэффициент одновременности, взятый из специальной таблицы.
  5. Полученные суммы для котлов и плит суммируются.

Подобные манипуляции проводятся для всех участков газопровода. Полученные данные вводятся в соответствующие графы программы, с помощью которой выполняются исчисления. Все остальное электроника делает сама.

Расчет с использованием формул

Этот вид гидравлического расчета схож с описанным выше, то есть потребуются те же данные, но процедура будет длительной. Так как все придется выполнять вручную, кроме того, проектировщику понадобится осуществить ряд промежуточных операций, чтобы использовать полученные значения для окончательного подсчета.

А также придется уделить достаточно много времени, чтобы разобраться во многих понятиях, вопросах, которые человек не встречает при использовании специальной программы. В справедливости вышеизложенного можно убедиться, ознакомившись с формулами, которые предстоит использовать.

В применении формул, как и в случае с гидравлическим расчетом с использованием специальной программы, есть особенности для газопроводов высокого, среднего и, конечно же, низкого давления. И об этом стоит помнить, так как ошибка чревата, причем всегда, внушительными финансовыми издержками.

Вычисления с помощью номограмм

Какая-либо специальная номограмма представляет собой таблицу, где указаны ряд значений, изучив которые можно получить нужные показатели, не выполняя вычислений. В случае с гидравлическим расчетом — диаметр трубы и толщину ее стенок.

Существуют отдельные номограммы для полиэтиленовых и стальных изделий. При расчете их использовались стандартные данные, к примеру, шероховатость внутренних стенок. Поэтому за правильность информации можно не переживать.

Пример выполнения расчета

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

В данном случае осуществляется расчет для котлов и плит, ввиду этого необходимо прописать точное количество конфорок, которых может быть 2 или 4. Точность важна, ведь программа автоматически выберет коэффициент одновременности.

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры.

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

В обязательном порядке в таблицу вносятся все элементы газопровода, при прохождении которого теряется давление. В примере указаны клапан термозапорный, отсечной и счетчик. Значение потери в каждом случае бралось в паспорте изделия.

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.

Полезное видео по теме

Этот ролик дает возможность понять, с чего начинается гидравлический расчет, откуда проектировщики берут нужные данные:

В следующем ролике приведен пример одного из видов компьютерного расчета:

Далее можно ознакомиться с примером расчета с использованием компьютерной программы:

Чтобы выполнить гидравлический расчет с помощью компьютера, как это позволяет профильный Свод правил, достаточно потратить немного времени на ознакомление с программой и сбор нужных данных. Но практического значения все это не имеет, так как составление проекта — процедура гораздо более объемная и включает в себя множество других вопросов. Ввиду этого большинству граждан придется обращаться за помощью к специалистам.

sovet-ingenera.com

Гидравлический расчет в системах с естественной циркуляцией

В случае если система отопления планируется с естественной циркуляцией, то можно воспользоваться следующими рекомендациями, неоднократно проверенными на практике:

  • Длина горизонтальных участков трубопроводов не должна превышать 20 метров.
  • Магистральная труба от котла отопления закладывается диаметром порядка 50 миллиметров, что соответствует 2 дюймам.
  • Такой же диаметр трубы отопительной сети закладывается на каждые 35 секций алюминиевых радиаторов исходя из минимальной мощности и скорости движения теплоносителя.
  • Для ответвления, суммарной тепловой мощностью соответствующей количеству секций радиаторов от 25 до 35, диаметр трубы проектируется равным 40 мм или 1 ? дюйма, 10-25 секций – труба условным проходом 25 мм (1 дюйм), до 10 секций – 20 мм (3/4 дюйма).
  • На каждые 10 метров прямого участка без установленных радиаторов к расчетному диаметру необходимо добавлять еще 1/2 дюйма. Это необходимо для снижения скорости теплоносителя и потерь давления на трение.

Гидравлический расчет в системах с принудительной циркуляцией

В системах с принудительной циркуляцией диаметр трубопровода напрямую зависит от рекомендуемых скоростей движения теплоносителя, шероховатости внутренней поверхности трубопроводов, то есть выбранного материала трубопроводов. Полимерные и медные трубы имеют меньшую шероховатость чем у стальных трубопроводов, однако, внутренние диаметры следует выбирать такими же. При подборе полимерных (металлопластиковых или полипропиленовых) трубопроводов следует обращать внимание, что производители всегда указывают внешний размер и толщину стенки, которая может отличаться в зависимости от рабочего или предельного давления. В процессе гидравлических расчетов следует пользоваться только внутренними диметрами трубопроводов и соответствия их условному проходу стальных труб.

В сравнении с гравитационными системами диаметры труб в насосных схемах значительно меньше, так как устанавливаемый насос подбирается в зависимости от потерь. То есть система с механической циркуляцией может быть какой угодно конфигурации и радиусом действия.

Для предотвращения повышения шума от работы отопительной системы, скорости движения теплоносителя ограничиваются:

  • Для трубопроводов, укладываемых в жилых помещениях, Ду (условным диаметром) 10 мм – не более 1,5 м/с,
  • для Ду 15 мм – не более 1.2 м/с,
  • для Ду 20 мм – не более 1 м/с,
  • для остальных помещений – до 1,5 м/c.

Исходя из принятых максимальных скоростей движения теплоносителя и опыта расчета стандартных небольших систем отопления жилых домов, можно вывести укрупненные зависимости подбора диаметров труб.

Подбор диаметров труб

В предыдущих разделах было рассмотрено на примере как следует выполнять теплотехнический расчет и составлять тепловой баланс по помещениям. Исходя из полученной мощности радиаторов и составленной схемы трубопроводов, определяется нагрузка каждого участка трубопроводов, а исходя из зависимости Q (кВт)= G воды (л/мин) определяется расход воды на каждом участке. Это выражение справедливо при температурном перепаде (между подачей и обраткой) в системе отопления 15 °С.

Согласно полученным расходам на каждом участке системы отопления по Таблице №1 выполняется определение диаметров участка трубопроводов. Следует помнить, что размер указан для стальных трубопроводов, то есть условный проход, что приблизительно соответствует аналогичному ВНУТРЕННЕМУ диаметру полимерных трубопроводов.

Таблица №1

Расход, л/мин 5,7 15 30 53 83 170 320
Условный проход мм 15 20 25 32 40 50 65
Дюймы 1/2 3/4 1 1.1/4 1.1/2 2 2.1/2

Внутренний диаметр полимерных труб можно узнать из таблицы №2.

Таблица №2

Показатели Наружный диаметр
16 20 26 32 40
Внутренний диаметр, мм 12 16 20 26 32
Толщина стенки трубы, мм 2,0 2,0 2,0 3,0 2,5
Объем жидкости в 1 м. п. трубы, л 0,113 0,201 0,314 0,531 0,855

Данный расчет является укрупненным, подлежит для определения диаметров трубопроводов системы отопления только для небольших жилых зданий преимущественно с коллекторной системой отопления и установленными терморегулирующими вентилями на каждом радиаторе. Данный расчет не определяет удельные потери в трубопроводах или неувязки на участках сети для определения величины разбалансировки. Для жилых домов площадью свыше 100 м2 с большим количеством циркуляционных колец или при наличии водяных теплых полов за гидравлический расчет (как и теплотехнический) следует доверять только специалистам.

В предыдущих разделах цикла статей по расчету систем отопления мы составили тепловой баланс для углового помещения площадью 8,12м2 и определили, что будет установлено два радиатора суммарной мощностью 1 167 Вт, то есть каждый по 583,5 Вт. Так как исходя из планировки и места расположения котла в данном случае удобнее всего предусмотреть коллекторную систему отопления с выводом от коллекторного шкафа ветки на каждый радиатор, тогда расход теплоносителя на каждом отрезке равен 0,574 л/мин, а диаметр подводящего трубопровода Ду=15 мм.

comments powered by HyperComments

santech-info.ru

Что обозначает расчет гидравлики и зачем он нужен

Сделать гидравлический расчет отопления – это значит правильно подобрать параметры определенных участков сети с учетом давления, чтобы по ним осуществлялся определенный расход теплоносителя.

Этот расчет дает возможность определить:

  • Потери давления на различных участках сети;
  • Пропускную способность трубопровода;
  • Оптимальный расход жидкости;
  • Необходимые показатели для выполнения гидравлической увязки.

Совмещая все полученные данные можно подобрать отопительные насосы.

Главная цель расчета гидравлики – обеспечение соответствия посчитанных расходов источника тепла с фактическими.

Количество попадающего в радиаторы источника тепла должно быть таким, чтобы получился обогревающий баланс внутри здания с учетом уличной температуры и температуры, заданной пользователем для каждой комнаты в отдельности.

Выполнив гидравлический расчет, можно улучшить функционирование системы отопления Выполнив гидравлический расчет, можно улучшить функционирование системы отопления

Если отопление автономное, можно использовать такие методы расчета:

  • Используя характеристики сопротивления и проводимости;
  • По удельным расходам;
  • Путем сравнивания динамического давления;
  • По различным длинам, приведенным к одному показателю.

Расчет гидравлики – один из важнейших этапов при разработке систем отопления с жидким теплоносителем.

Прежде чем приступить к его осуществлению необходимо:

  • Определить баланс тепла в необходимых помещениях;
  • Выбрать тип приборов отопления и разместить их на чертежах здания;
  • Решить вопросы по конфигурации обогревательной системы, а также по видам применяемых труб и арматуры;
  • Начертить схему системы отопления, где будут видны номера, нагрузки и длины необходимых участков;
  • Определить основное циркуляционное кольцо, по которому движется теплоноситель.

Обычно для зданий с малым количеством этажей применятся двухтрубная отопительная система, а для построек с большой этажностью – однотрубная.

Автоматизированный гидравлический расчет системы отопления Excel

Чтобы было удобнее делать гидравлические расчеты, можно воспользоваться различными компьютерными программами, позволяющими выполнять точные вычисления. Одной из самых таких популярных программ считается Excel.

Также можно рассчитать гидравлику с помощью онлайн-вычислений в CombiMix 1.0. Существуют даже специальные онлайн-калькуляторы, помогающие выполнить гидравлический расчет.

Кстати, если вы не знаете основ гидравлики, то сделать вам это будет трудно, даже в компьютерных программах. Это связано с тем, что в некоторых из них нет расшифровок формул и вычислений сопротивления в особо сложных цепочках.

Нюансы некоторых программ:

  • OvertopCO и DanfossCO могут вести расчеты систем с естественной циркуляцией;
  • HERZ C.O. 3.5 – работает по способу расчета удельных потерь давления;
  • Potok – отлично справляется с расчетами по изменяющимся перепадам температур по стоякам.

При вводе температурных данных нужно обязательно уточнять – по Цельсию идет вычисление или по Кельвину.

Что касается работы в Excel, то использовать электронные таблицы очень удобно. Нужно просто знать поочередность действий и точные вычислительные формулы. Вначале выбирается нужная ячейка, в которую вводятся данные. Дальнейший расчет происходит путем автоматического применения формул.

Для выполнения гидравлического расчета системы отопления можно применять специальные компьютерные программы Для выполнения гидравлического расчета системы отопления можно применять специальные компьютерные программы

Например, для того, чтобы посчитать диаметр труб, нам нужно знать:

  • Разницу между горячим и холодным источником тепла для двухтрубной системы или расход жидкости для однотрубной;
  • Скорость движения источника тепла и его потока;
  • Плотность жидкости и параметры исследуемых участков (их длина в метрах и число находящихся там приборов).

Для расчета размеров труб внутри каждого участка как раз удобно пользоваться экселевскими таблицами.

Как вычислить гидравлическое сопротивление системы отопления

Чтобы решить из какого материала брать трубы, нужно узнать сопротивление гидравлики на всех участках системы обогрева и сравнить его.

Сопротивление может возникать в самой трубе из-за ее поворотов, сужений или расширений, а также в соединениях между шаровыми кранами, тройниками или балансирующими приборами.

Расчетным участком обычно считается труба с неменяющимся расходом жидкости, равным запланированному балансу тепла помещения.

Для расчета потерь берутся следующие данные, учитывая сопротивление арматуры:

  • Диаметр и длина трубы на нужном участке;
  • Параметры регулировочной арматуры от фирмы-производителя;
  • Скорость, с которой движется теплоноситель;
  • Шероховатость трубопровода и толщина его стенок;
  • Данные из справочника: потери трения и его коэффициент, плотность жидкости.

Если нужно самостоятельно вычислить удельные потери трения нужно знать внешний диаметр трубы, толщину ее стенки и скорость, с которой подается жидкость.

Чтобы найти гидравлическое сопротивление на одном участке, можно воспользоваться формулой Дарси-Вейсбаха:

Гидравлика системы отопления и ее увязка

Балансирование перепадов давления в системе отопления осуществляется с помощью запорной и регулировочной арматуры.

Перед тем как пользоваться гидравликой системы отопления, нужно изучить принцип ее работыПеред тем как пользоваться гидравликой системы отопления, нужно изучить принцип ее работы

Увязка гидравлики рассчитывается исходя из:

  • Параметров труб по динамическому сопротивлению;
  • Технических свойств арматуры;
  • Общего расхода источника тепла;
  • Количестваимеющихся сопротивлений на расчетном участке.

Здесь нужно иметь в виду, что способность пропускать, давленческие перепады и крепления определяются для клапанов по отдельности. Именно по этим характеристикам вычисляются коэффициенты попадания источника тепла в каждый стояк, а затем в радиаторы.

Отсутствие гидравлической увязки в отопительной системе может привести к тому, что в некоторых помещениях будет очень сложно достичь нужной температуры.

Сопротивление гидравлики в основном циркуляционном кольце равно сумме потерь местных систем, первичного контура, теплообменника и теплогенератора.

teploclass.ru


Categories: Водопровод

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Adblock
detector
